一、概述

MQDLB低压浪涌保护器系列产品按GB18802。(IEC61643-1)设计，其内部核心元件采用本公司生产的优质芯片/放电间隙。100%通过电压能力、电流能量以及参数异常值的筛选。MQDLB最大通流量可达200KA(8/20uS)，承受过电压

二、工作原理

在三相五线制系统中，三条相线和一条零线对地线之间均有保护器。在正常情况下保护器处于高阻状态，当电网因雷击或其他原因造成浪涌过电压时，保护器将在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。当该浪涌过电压通过保护器且消失后，保护器又重新恢复到高阻状态。从而不影响电网的正常运行。

三、特点

1、采用内部接线，整体结构紧凑，安装接地方便。

2、高速反应，运作时间小于5ms。

3、工作状态显示明显，绿色（正常）、红色（故障）。

四、适用范围

MQDLB型电源浪涌保护器适用与电网电压1000V以下，频率50/60Hz的各种低压配电系统中。如邮电通信、铁路、金融系统、油田、高层建筑、民宅、写字楼等配电系统中。使这些用电单位的用电器（如电脑、仪器设备、家用电器等）免受雷击、暂态过电压等浪涌过电压带来的损害。保证设备及人身安全。是理想的过电压保护装置。

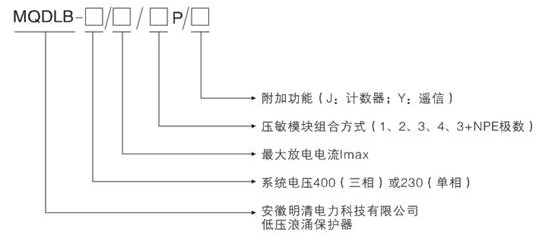

五、型号说明

保护类型

230为单相用电系统，400为三相供电系统，电压等级为230/400V。

其他供电等级请在订货时注明(其他可选等级如400/690V，1000/1140V)。

最大浪涌电流汇流量 分为200KA、150KA、100KA、80KA、60KA、40KA等五种。

接线方式 分为1.三相五级5P、2.三相四级4P、3.单相三级3P、4.单相两级2P。

附加功能 R：热备份；J：计数器；Y：遥信等。

注：用于光伏电站请注明

六、使用环境

1、海拔高度不超过2000cm；

2、周围空气温度：正常范围 -5℃～+40℃；扩展范围：-40℃～+70℃；

3、空气相对湿度：室内温度条件下30%～90%；

4、与垂直面的倾斜角度不超过5°；

5、无显著摇动和冲击震动的地方；

6、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）

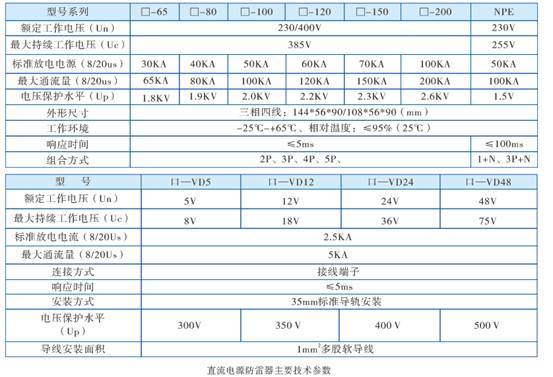

七、技术参数

八、雷电计数器

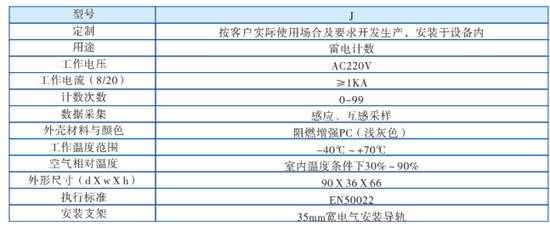

产品特点

 宽电流计数（≥1 KA）

 适用于各种防雷装置的泄流计数

 计数准确

 采用FLASH存诸器，断电数据永不丢失

九、技术参数

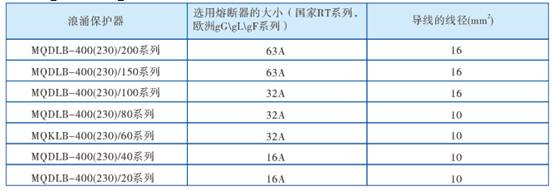

熔断器（断路器）选用表：

备注：

A、MQDLB保护器与被保护设备的距离应不大于5m为宜。

B、熔断器与MQDLB之间连线的导线长度应尽量短，以不大于1m为宜，大于1m时，导线的截面应该成比例增大，导线拐角处应有弧度。

C、保护器的接地端，设备的接地端与地电位宜做等电位或局部等电位联接。
